| 护角/平板/U型纸护角设备 | ZJD-100APU护角/平板/U型纸护角设备 |

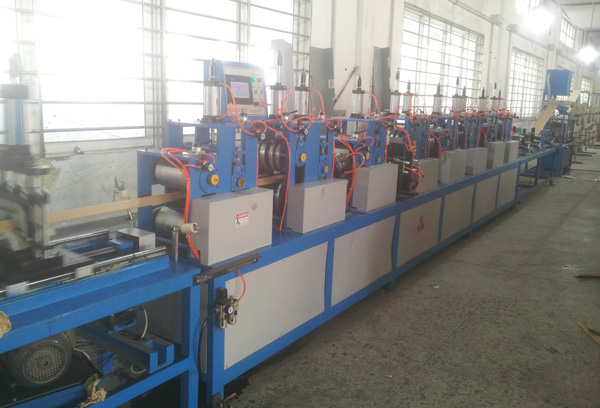

护角/平板/U型纸护角设备
1.采用八组护角压辊，四组平板压辊，四组纸槽压辊，气动升降，压力可调；
2.组合式胶水架能够适应不同客户的需求（单/双面过胶均可）；
3.能精确调整成型轮的压合位置及压合力度，无需要更换模具即可生产不同产品；
4.采用PLC控制器，生产效率高、切割精准，如客户有更高的要求可选择国际先进的飞剪系统进行裁切，效率更高。
技术参数：
|
型 号 |
护角/平板/U型纸护角设备 |
|
L型护角规格尺寸（mm） |
25-100（等边或不等边） |
|
生产平板规格尺寸（mm） |
50-200 |
|
纸槽内宽（mm） |
20-80mm之间（三边总和≤180mm间选两种） |
|
纸张最多层数 |
13层 |
|
适用芯纸范围 |
320-600gsm沙管纸或瓦楞纸 |
|
适用面纸范围 |
120-250gsm牛皮纸 |
|
纸辊内直径 |
常用3〞(76mm)或可根据客户要求定制 |
|
生产速度 |
0-35m/min |
|
纸护角产出截面 |
∧或V、L形状/纸平板/U型纸槽 |
|
控制系统 |
PLC和伺服电机+触摸屏幕（HMI） |
|
上纸架 |
转弯式上纸架或普通直线式 |
|
胶水架 |
单/双面过胶架 |
|
上胶方式 |
通过隔膜泵自动定量上胶 |
|
速度控制 |
调速控制 |
|
压力轴类型 |
气动调压，压力调节范围0.1-0.6MPA |
|
最小切割长度 |
100mm |
|
切割方法 |
液压切割、伺服跟踪切断或飞剪系统 |
|
切刀数量 |
1把 |
|
切割精度 |
±1mm |
|
电机总功率 |
11KW |
|
总重量 |
5.5吨 |
|
尺寸（m） |
23×0.8×1.6 |
|
操作人员 |
2-3人 |
|
护角印字装置 |
可选 | 多功能压轮
 |
|
|
|
|
|
|
|
|
|
